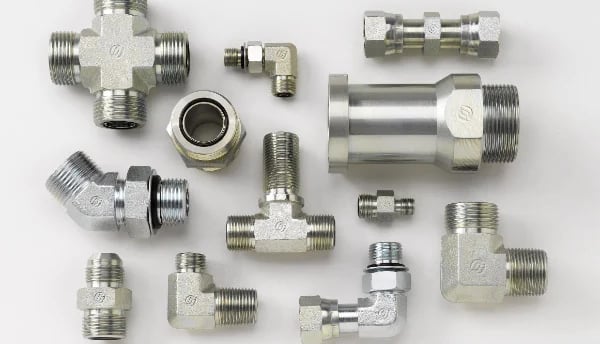

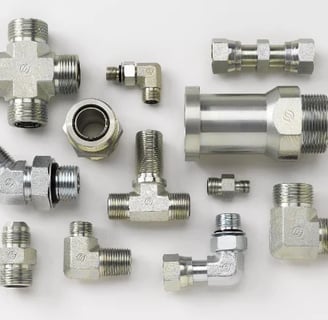

КАК ИЗМЕРИТЬ ГИДРАВЛИЧЕСКИЕ ФИТИНГИ?

Точное измерение монтажного гидравлического шланга имеет решающее значение для обеспечения надлежащей подгонки и функциональности. Ниже приведено пошаговое руководство, которое поможет вам правильно измерить монтажный гидравлический шланг:

Инструменты, необходимые для измерения монтажного гидравлического шланга

- Штангенциркуль: Для точных измерений при монтаже гидравлического шланга предпочтительны цифровые или циферблатные штангенциркули.

- Линейка или рулетка: Для измерения больших размеров гидравлического шланга.

- Резьбомер: Для измерения шага и диаметра резьбы.

- Угломер: Для измерения углов, при необходимости.

- Чистые тряпки: Для очистки гидравлического шланга фитинга перед измерением.

Инструкции по измерению гидравлического шланга фитинга

1. Очистите гидравлический шланг фитинга

- Удалите мусор: Тщательно очистите гидравлический шланг фитинга, чтобы удалить грязь, масло или другие загрязнения, которые могут повлиять на измерение.

- Высушите фитинг: Убедитесь, что гидравлический шланг фитинга сухой, чтобы избежать неточных показаний.

2. Измерьте наружный диаметр (OD)

- Используйте штангенциркуль: Расположите штангенциркуль по внешнему краю гидравлического шланга фитинга, чтобы измерить наружный диаметр.

- Запишите результаты измерения: Запишите наружный диаметр.

3. Измерьте внутренний диаметр (ID)

- Используйте штангенциркуль: Вставьте штангенциркуль во внутреннюю часть гидравлического шланга фитинга для измерения внутреннего диаметра.

- Запишите результаты измерения: Запишите внутренний диаметр.

4. Измерьте диаметр резьбы

- Используйте резьбомер: Приложите резьбомер к резьбе, чтобы определить большой и малый диаметры.

- Запишите результаты измерения: запишите диаметр резьбы.

5. Измерьте шаг резьбы

- Используйте измеритель резьбы: подсчитайте количество витков на дюйм (TPI) или используйте измеритель шага резьбы для определения шага.

- Запишите измерение: запишите шаг резьбы.

6. Измерьте длину

- Общая длина: Измерьте общую длину гидравлического шланга фитинга от конца до конца с помощью линейки или рулетки.

- Длина резьбы: Измерьте длину резьбовой части гидравлического шланга фитинга.

- Запишите измерения: запишите как общую длину, так и длину резьбы.

7. Измерьте угол наклона (если применимо).

- Используйте измеритель угла наклона: Если конец гидравлического шланга фитинга расположен под углом (например, у фитинга с раструбом 37°), измерьте угол с помощью измерителя угла наклона.

- Запишите результаты измерения: запишите угол наклона.

8. Измерьте диаметр хвостовика (если применимо).

- Используйте штангенциркуль: если на гидравлическом шланге фитинга есть хвостовик (часть без резьбы), измерьте диаметр хвостовика.

- Запишите результаты измерений: запишите диаметр хвостовика.

9. Проверьте наличие специальных функций

- Уплотнительные кольца или уплотнения: Если в комплект гидравлического шланга входят уплотнительные кольца или уплотнения, измерьте диаметр и толщину этих компонентов.

- Запишите измерения: запишите размеры любых специальных элементов.

Пример измерения обычного гидравлического шланга фитинга

Уплотнительное кольцо с прямой резьбой SAE (ORB)

1. Наружный диаметр (OD): Измерьте наружный диаметр корпуса гидравлического шланга фитинга.

2. Внутренний диаметр (ID): Измерьте внутренний диаметр отверстия для гидравлического шланга фитинга.

3. Диаметр резьбы: Используйте измеритель основного диаметра резьбы.

4. Шаг резьбы: Подсчитайте количество резьб на дюйм (TPI) или используйте измеритель шага резьбы.

5. Общая длина: Измерьте общую длину гидравлического шланга фитинга от конца до конца.

6. Длина резьбы: Измерьте длину резьбовой части.

7. Диаметр и толщина уплотнительного кольца: Измерьте диаметр и толщину уплотнительного кольца.

Советы для точного измерения

- Согласованность: Всегда измеряйте в одних и тех же единицах измерения (например, дюймах или миллиметрах), чтобы избежать путаницы.

- Точность: Используйте цифровые штангенциркули для наиболее точных измерений.

- Многократные измерения: Выполните несколько измерений для обеспечения согласованности и точности.

- Ознакомьтесь со стандартами: для получения информации о конкретных размерах и допусках фитингов обратитесь к отраслевым стандартам (например, SAE, ISO).

Выполнив эти действия, вы сможете точно измерить гидравлические фитинги и убедиться, что они соответствуют требуемым спецификациям для вашего применения.
